• Maximum Electric Current: (最大電流)
      8AWG / 85mm²: 62A
      6AWG / 14mm²: 88A
      4AWG / 22mm²: 115A
      2AWG / 38mm²: 160A
    • Terminal Body: Copper(端子材質: 紫銅)
    • Plating: Tin(表面處理: 鍍錫)
Please Click products below, and click Add to Inquiry List for inquiry.
Photo Series Product Name Download Wire Range mm²/Awg
適用電線
螺栓規格 Dimension(mm/inch)主要尺寸 Q’TY BOX 包裝量 Select

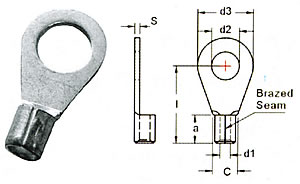

stud size d2 d3 I a c d1 s

DR5-16NB

16mm²
6AWG
#10 5.3(.208) 11.0(.433) 20.0(.787) 10.0(.393) 10.5(.413) 5.8(.228) 1.2(.047)
250

DR6-16NB

16mm²
6AWG
1|4 6.5(.255) 11.0(.433) 20.0(.787) 10.0(.393) 10.5(.413) 5.8(.228) 1.2(.047)
250

DR8-16NB

16mm²
6AWG
5|16 8.4(.330) 14.0(.551) 22.0(.866) 10.0(.393) 10.5(.413) 5.8(.228) 1.2(.047)
250

DR10-16NB

16mm²
6AWG
3|8 10.5(.413) 18.0(.708) 24.0(.944) 10.0(.393) 10.5(.413) 5.8(.228) 1.2(.047)
250

DR12-16NB

16mm²
6AWG
1|4 13.0(.511) 22.0(.866) 26.0(1.023) 10.0(.393) 10.5(.413) 5.8(.228) 1.2(.047)
250

DR14-16NB

16mm²
6AWG
9|16 15.0(.590) 22.0(.866) 26.0(1.023) 10.0(.393) 10.5(.413) 5.8(.228) 1.2(.047)
250

DR16-16NB

16mm²
6AWG
5|8 17.0(.669) 22.0(.866) 26.0(1.023) 10.0(.393) 10.5(.413) 5.8(.228) 1.2(.047)
250

DR5-25NB

25mm²
4 AWG
#10 5.3(.208) 12.0(.472) 25.0(.984) 11.0(.433) 12.0(.472) 7.5(.295) 1.5(.059)
250

DR6-25NB

25mm²
4 AWG
1|4 6.5(.255) 12.0(.472) 25.0(.984) 11.0(.433) 12.0(.472) 7.5(.295) 1.5(.059)
250

DR8-25NB

25mm²
4 AWG
5|16 8.4(.330) 16.0(.629) 25.0(.984) 11.0(.433) 12.0(.472) 7.5(.295) 1.5(.059)
250

DR10-25NB

25mm²
4 AWG
3|8 10.5(.413) 18.0(.708) 26.0(1.023) 11.0(.433) 12.0(.472) 7.5(.295) 1.5(.059)
250

DR12-25NB

25mm²
4 AWG
1|4 13.0(.511) 22.0(.866) 27.0(1.062) 11.0(.433) 12.0(.472) 7.5(.295) 1.5(.059)
250

DR14-25NB

25mm²
4 AWG
9|16 15.0(.590) 22.0(.866) 31.0(1.220) 11.0(.433) 12.0(.472) 7.5(.295) 1.5(.059)
250

DR16-25NB

25mm²
4 AWG
5|8 17.0(.669) 28.0(1.102) 35.0(1.377) 11.0(.433) 12.0(.472) 7.5(.295) 1.5(.059)
250

DR6-35NB

35mm²
2 AWG
1|4 6.5(.255) 15.0(.590) 26.0(1.023) 12.0(.472) 15.0(.590) 9.0(.354) 1.6(.062)
250

DR8-35NB

35mm²
2 AWG
5|16 8.4(.330) 16.0(.629) 26.0(1.023) 12.0(.472) 15.0(.590) 9.0(.354) 1.6(.062)
250

DR10-35NB

35mm²
2 AWG
3|8 10.5(.413) 18.0(.708) 27.0(1.062) 12.0(.472) 15.0(.590) 9.0(.354) 1.6(.062)
250

DR12-35NB

35mm²
2 AWG
1|4 13.0(.511) 22.0(.866) 31.0(1.220) 12.0(.472) 15.0(.590) 9.0(.354) 1.6(.062)
250

DR16-35NB

35mm²
2 AWG
5|18 17.0(.669) 28.0(1.102) 36.0(1.417) 12.0(.472) 15.0(.590) 9.0(.354) 1.6(.062)
250

DR6-50NB

50mm²
1/0 AWG
1|4 6.5(.255) 18.0(.708) 34.0(1.338) 16.0(.629) 17.0(.669) 11.0(.433) 1.8(.070)
250

DR8-50NB

50mm²
1|0 AWG
5|16 8.4(.330) 18.0(.708) 34.0(1.338) 16.0(.629) 17.0(.669) 11.0(.433) 1.8(.070)
250

DR10-50NB

50mm²
1/0 AWG
3|8 10.5(.413) 18.0(.708) 34.0(1.338) 16.0(.629) 17.0(.669) 11.0(.433) 1.8(.070)
250

DR12-50NB

50mm²
1/0 AWG
1|2 13.0(.511) 22.0(.866) 36.0(1.417) 16.0(.629) 17.0(.669) 11.0(.433) 1.8(.070)
250

DR16-50NB

50mm²
1/0 AWG
5|18 17.0(.669) 28.0(1.102) 40.0(1.574) 16.0(.629) 17.0(.669) 11.0(.433) 1.8(.070)
250

DR6-70NB

70mm²
2/0 AWG
1|4 6.5(.255) 22.0(.866) 38.0(1.496) 18.0(.708) 21.0(.826) 13.0(.511) 2.0(.078)
200

DR8-70NB

70mm²
2/0 AWG
5|16 8.4(.330) 22.0(.866) 38.0(1.496) 18.0(.708) 21.0(.826) 13.0(.511) 2.0(.078)
200

DR10-70NB

70mm²
2/0 AWG
3|8 10.5(.413) 22.0(.866) 38.0(1.496) 18.0(.708) 21.0(.826) 13.0(.511) 2.0(.078)
200

DR12-70NB

70mm²
2/0 AWG
1|2 13.0(.511) 22.0(.866) 38.0(1.496) 18.0(.708) 21.0(.826) 13.0(.511) 2.0(.078)
200

DR14-70NB

70mm²
2/0 AWG
9|16 15.0(.590) 22.0(.866) 38.0(1.496) 18.0(.708) 21.0(.826) 13.0(.511) 2.0(.078)
200

DR16-70NB

70mm²
2/0 AWG
5|8 17.0(.669) 28.0(1.102) 42.0(1.653) 18.0(.708) 21.0(.826) 13.0(.511) 2.0(.078)
200
