• Maximum Electric Current: (最大電流)
      22-16AWG / 0.5-1.5mm²: 19A
      16-14AWG / 1.5-2.5mm²: 27A
      12-10AWG / 4-6mm²: 48A
    • Terminal Body: Copper (端子材質: 紫銅)
    • Plating: Tin(表面處理: 鍍錫)
Please Click products below, and click Add to Inquiry List for inquiry.
Photo Series Product Name Download Wire Range mm²/Awg
適用電線
螺栓規格 Dimension(mm/inch)主要尺寸 Q’TY BOX 包裝量 Select

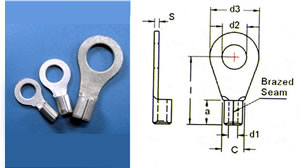

stud size d2 d3 I a c d1 s

DR2.5-1NB

0.5-1.5 mm²
22-16 AWG
#2 2.7(106) 6.0(.236) 11.0(.433) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR3-1NB

0.5-1.5 mm²
22-16 AWG
#4 3.2(.125) 6.0(.236) 11.0(.433) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR3.5-1NB

0.5-1.5 mm²
22-16 AWG
#6 3.7(.145) 6.0(.236) 11.0(.433) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DRS4-1NB

0.5-1.5 mm²
22-16 AWG
#8 4.3(.169) 7.0(.275) 11.5(.452) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR4-1NB

0.5-1.5 mm²
22-16 AWG
#8 4.3(.169) 8.0(.314) 12.0(.472) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DRS5-1NB

0.5-1.5 mm²
22-16 AWG
#10 5.3(.208) 8.0(.314) 12.5(.492) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR5-1NB

0.5-1.5 mm²
22-16 AWG
#10 5.3(.208) 10.0(.393) 13.0(.511) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR6-1NB

0.5-1.5 mm²
22-16 AWG
1|4 16.5(.255) 10.0(.393) 13.0(.511) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DRL6-1NB

0.5-1.5 mm²
22-16 AWG
1|4 6.5(.255) 11.0(.433) 15.0(.590) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR8-1NB

0.5-1.5 mm²
22-16 AWG
5|16 8.4(.330) 14.0(.551) 17.0(.699) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR10-1NB

0.5-1.5 mm²
22-16 AWG
3∣8 10.5(.413) 14.0(.551) 17.0(.699) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000

DR3-2.5NB

1.5-2.5mm²
16-14AWG
#4 3.2(.125) 6.0(.236) 11.0(.433) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR3.5-2.5NB

1.5-2.5mm²
16-14AWG
#6 3.7(.145) 6.0(.236) 11.0(.433) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DRS4-2.5NB

1.5-2.5mm²
16-14AWG
#8 4.3(.169) 6.8(.267) 11.6(.456) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR4-2.5NB

1.5-2.5mm²
16-14AWG
#8 4.3(.169) 8.0(.314) 12.0(.472) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DRS5-2.5NB

1.5-2.5mm²
16-14AWG
#10 5.3(.208) 8.0(.314) 13.5(.531) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR5-2.5NB

1.5-2.5mm²
16-14AWG
#10 5.3(.208) 10.0(.433) 14.0(.551) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR6-2.5NB

1.5-2.5mm²
16-14AWG
1|4 6.5(.255) 11.0(.433) 16.0(.629) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR8-2.5NB

1.5-2.5mm²
16-14AWG
5|16 8.4(.330) 14.0(.551) 17.0(.669) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR10-2.5NB

1.5-2.5mm²
16-14AWG
3|8 10.5(.413) 15.0(.590) 17.0(.669) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DRL10-2.5NB

1.5-2.5mm²
16-14AWG
3|8 10.5(.413) 18.0(.708) 18.5(.728) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR12-2.5NB

1.5-2.5mm²
16-14AWG
1|2 13.0(.511) 18.0(.708) 20.0(.787) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000

DR4-6NB

2.5-6mm²
12-10 AWG
#8 4.3(.169) 8.0(.314) 14.0(.551) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000

DR5-6NB

2.5-6mm²
12-10 AWG
#10 5.3(.208) 10.0(.393) 15.0(.590) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000

DR6-6NB

2.5-6mm²
12-10 AWG
1|4 6.5(.255) 11.0(.433) 16.0(.629) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000

DR8-6NB

2.5-6mm²
12-10 AWG
5|16 8.4(.330) 14.0(.551) 19.0(.748) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000

DR10-6NB

2.5-6mm²
12-10 AWG
3|8 10.5(.413) 18.0(.708) 21.0(.826) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000

DR12-6NB

2.5-6mm²
12-10 AWG
1|2 13.0(.511) 18.0(.708) 21.0(.826) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000

DR5-10NB

10mm²
8 AWG
#10 5.3(.208) 10.0(.393) 16.0(.629) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500

DR6-10NB

10mm²
8 AWG
1|4 6.5(.255) 11.0(.433) 17.0(.669) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500

DR8-10NB

10mm²
8 AWG
5|16 8.4(.330) 14.0(.551) 20.0(.787) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500

DR10-10NB

10mm²
8 AWG
3|8 10.5(.413) 18.0(.708) 21.0(.826) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500

DR12-10NB

10mm²
8 AWG
1|2 13.0(.511) 22.0(.866) 23.0(.905) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500

DR14-10NB

10mm²
8 AWG
9|16 15.0(.590) 22.0(.866) 23.0(.905) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500
