• Ring Terminals-Non-Insulated

    Ring Terminals-Non-Insulated

    • Maximum Electric Current: (最大電流)
      1/0AWG / 60mm²: 215A
      2/0AWG / 70mm²: 235A
      3/0AWG / 80mm²: 255A
      4/0AWG / 100mm²: 300A
    • Terminal Body: Copper (端子材質: 紫銅)
    • Plating: Tin(表面處理: 鍍錫)
Please Click products below, and click Add to Inquiry List for inquiry.
Photo Series Product Name Download Wire Range mm²/Awg
適用電線 		螺栓規格 Dimension(mm/inch)主要尺寸 Q’TY BOX 包裝量 Select

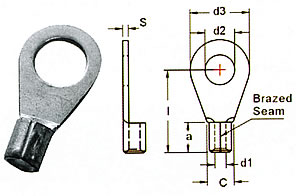

stud size d2 d3 I a c d1 s

DR8-95NB

95mm²
3/0 AWG
 5|16 8.4(.330) 24.0(.944) 42.0(1.653) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200

DR10-95NB

95mm²
3/0 AWG
 3|8 10.5(.413) 24.0(.944) 42.0(1.653) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200

DR12-95NB

95mm²
3/0 AWG
 1|2 13.0(.511) 24.0(.944) 42.0(1.653) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200

DR16-95NB

95mm²
3/0 AWG
 5|8 17.0(.669) 28.0(1.102) 44.0(1.732) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200

DR18-95NB

95mm²
3/0 AWG
 23|32 19.0(.748) 28.0(1.102) 44.0(1.732) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200

DR8-120NB

120mm²
4/0 AWG
 5|16 8.4(.330) 24.0(.944) 44.0(1.732) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100

DR10-120NB

120mm²
4/0 AWG
 3|8 10.5(.413) 24.0(.944) 44.0(1.732) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100

DR12-120NB

120mm²
4/0 AWG
 1|2 13.0(.511) 24.0(.944) 44.0(1.732) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100

DR16-120NB

120mm²
4/0 AWG
 5|18 17.0(.669) 28.0(1.102) 48.0(1.889) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100

DR10-150NB

150mm²
250/300 AWG
 3|8 10.5(.413) 30.0(1.181) 50.0(1.968) 24.0(.944) 28.0(1.102) 19.0(.748) 3.2(.125)
100

DR12-150NB

150mm²
250/300 AWG
 1|2 13.0(.511) 30.0(1.181) 50.0(1.968) 24.0(.944) 28.0(1.102) 19.0(.748) 3.2(.125)
100

DR16-150NB

150mm²
250/300 AWG
 5|18 17.0(.669) 30.0(1.181) 50.0(1.968) 24.0(.944) 28.0(1.102) 19.0(.748) 3.2(.125)
100

DR10-185NB

185mm²
300/350 AWG
 3|8 10.5(.413) 36.0(1.417) 50.0(1.968) 28.0(1.102) 33.0(1.299) 21.0(.826) 3.5(.137)
50

DR12-185NB

185mm²
300/350 AWG
 1|2 13.0(.511) 36.0(1.417) 50.0(1.968) 28.0(1.102) 33.0(1.299) 21.0(.826) 3.5(.137)
50

DR16-185NB

185mm²
300/350 AWG
 5|8 17.0(.669) 36.0(1.417) 50.0(1.968) 28.0(1.102) 33.0(1.299) 21.0(.826) 3.5(.137)
50

DR10-240NB

240mm²
350/400 AWG
 3|8 10.5(.413) 38.0(1.496) 56.0(2.204) 32.0(1.259) 36.0(1.417) 23.5(.925) 4.0(.157)
10

DR12-240NB

240mm²
350/400 AWG
 1|2 13.0(.511) 38.0(1.496) 56.0(2.204) 32.0(1.259) 36.0(1.417) 23.5(.925) 4.0(.157)
10

DR16-240NB

240mm²
350/400 AWG
 5|8 17.0(.669) 38.0(1.496) 56.0(2.204) 32.0(1.259) 36.0(1.417) 23.5(.925) 4.0(.157)
10
